СОЗДАНИЕ СХЕМЫ ДАННЫХ

     Одним из способов представления данных, независимо от реализующего его программного обеспечения, является модель «Сущность-связь».

     Модель сущность-связь (ER-модель) (англ. entity-relationship model, ERM)

— модель данных, позволяющая описывать концептуальные схемы предметной области. С её помощью можно выделить ключевые сущности и обозначить связи, которые могут устанавливаться между этими сущностями.

     Основными понятиями метода «Сущность-связь» являются: сущность, атрибут сущности, ключ сущности, связь между сущностями, степень связи.

     Сущность представляет собой объект, информация о котором хранится в базе данных. Названия сущностей – существительные. Например: ВРАЧИ, ПАЦИЕНТЫ.

     Атрибут представляет собой свойство сущности. Так, атрибутами сущности ВРАЧИ являются: табельный номер, ФИО, должность и т.д.

     Ключ сущности – атрибут или набор атрибутов, используемый для идентификации экземпляра сущности.

     Связь сущностей – зависимости между атрибутами этих сущностей. Название связи обычно представляется глаголом. Например: врач ЗАНИМАЕТ должность.

      Важным свойством модели «Сущность-связь» является то, что она может быть представлена в графическом виде, что значительно облегчает анализ предметной области.

      Будем использовать нотацию Чена-Мартина.

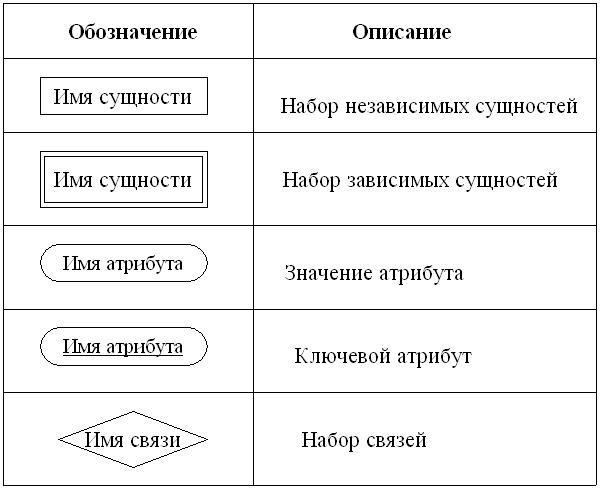

Таблица 6. Условные обозначения нотации Чена-Мартина

     В качестве примера построим диаграмму, отражающую связь между пациентами и врачами, которые оказывают стоматологические услуги. (см.рис. 20).

 Рис.20. Пример ER-диаграммы

     Во время проектирования баз данных происходит преобразование ER- модели в конкретную схему базы. Основными объектами схемы являются таблицы и связи. Рассмотрим создание схемы базы данных.



  ЭТАПЫ РАБОТЫ

1. Для создания схемы данных выполните действия: вкладка «Работа с базами данных»/

                                                                                                                 «Схема данных».

2. Появится окно Добавление таблицы. Выберите вкладку Таблицы, выделите таблицы: «Врачи», «ШтатноеРасписание», «НаименованиеУслуг», «Журнал», «СписокПациентов» и разместите их с помощью кнопки <Добавить>. В окне Схема данных появится условный вид этих таблиц (см.рис. 21). Закройте окно.

Примечание 3: Жирным текстом в схеме будут выделены поля, имеющие ключевое значение.

3. Установите связь между таблицами СписокПациентов и Журнал. Для этого установите курсор  на имя поля «НомерКарточки» - в этой таблице это поле - ключевое (таблица СписокПациентов) и, не отпуская кнопку мышки, перетащите ее на поле «НомерКарточки» - подчиненной таблицы Журнал. Отпустите мышку. Появится диалоговое окно Связи.

4. Для автоматической поддержки целостности базы данных установите флажок: Обеспечение целостности данных. Кроме этого значка в этом окне представлены другие:

• Каскадное обновление связанных полей. При включении данного режима изменения, сделанные в связанном поле первой таблицы, автоматически вносятся в поля связанной таблицы, содержащей те же данные.
• Каскадное удаление связанных записей. При включении данного режима удаление записей в первой таблице приводит к удалению соответствующих записей связанной таблицы.

Примечание 4. Это возможно сделать только в том случае, если типы и размер полей заданы одинаково.

Щелкните по кнопке <Создать>. Появится связь один-ко-многим:

Рис. 21. Создание схемы данных

4. Проделайте те же шаги для поля Должность.

Внимание! Изменить связь и параметры объединения можно, щелкнув правой кнопкой мыши по линии связи, как показано на рис. 22. Откроется окно Изменение связей. Выбрав кнопку Объединение, можно выбрать другой способ, что позволяет перейти к созданию связи между любыми двумя таблицами базы данных.



 Рис. 22. Изменение или удаление связи
